КВВГЭНГ-ХЛ
кабель контрольный экранированный кввгэнг(а) хл количеством жил от 4 до 37, сечением от 1 до 2,5 кв мм

Кабели контрольные с медными жилами с изоляцией из поливинилхлоридного пластиката пониженной пожарной опасности, экранированные, в оболочке из поливинилхлоридного пластиката пониженной пожарной опасности предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В, для прокладки в помещениях, каналах, туннелях при отсутствии механических воздействий на кабель в условиях агрессивной среды и необходимости защиты электрических цепей от влияния внешних электрических полей.

Заказать

Расшифровка кабеля
Элементы конструкции
Область применения

РАСШИФРОВКА КАБЕЛЯ КВВГЭНГ-ХЛ:

К - Кабель контрольный
В - Изоляция жил из поливинилхлоридного пластиката
В - Оболочка из поливинилхлоридного пластиката
Г - Отсутствие защитных покровов
Э - Экранированный
нг - Оболочка из поливинилхлоридного пластиката пониженной пожарной опасности
ХЛ - Климатическое исполнение - хладостойкий (от -60 ? до +50?)

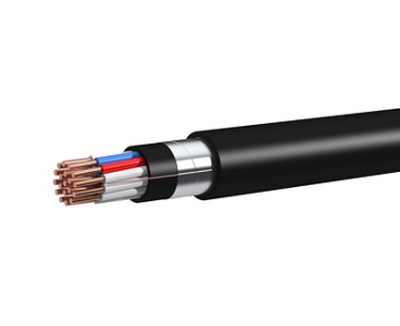

ЭЛЕМЕНТЫ КОНСТРУКЦИИ КАБЕЛЯ КВВГЭНГ-ХЛ:

1. Токопроводящая жила - медная, однопроволочная, 1 класса по ГОСТ 22483.

2. Изоляция - из поливинилхлоридного пластиката пониженной пожарной опасности в холодстойком исполнении.

3. Скрутка - изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил.

4. Экран из алюминиевой ленты ( алюмофлекс);

5. Оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности в холодстойком исполнении.

ОБЛАСТЬ ПРИМЕНЕНИЯ КАБЕЛЯ КВВГЭНГ-ХЛ:

Кабели применяются для прокладки в кабельных сооружениях и помещениях для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках. Кабели всех марок могут быть проложены на открытом воздухе

Диапазон температур эксплуатации - от -50°С до +50°С
Радиус изгиба при прокладке кабеля КВВГнг:
Кабель наружным диаметром до 10 мм. включ. не менее 3-х диаметров кабеля
Кабель наружным диаметром от 10 до 25 мм. включ. не менее 4-х диаметров кабеля
Кабель наружным диаметром от 25 мм. не менее 6-ти диаметров кабеля
Срок службы кабеля при прокладке в земле не менее 15 лет
Срок службы кабеля при прокладке в помещениях, каналах, туннелях, не менее 25 лет
